Elektromagnetska kompatibilnost (EMC) je kritični aspekt u dizajnu i radu solenoidnih ventila visokog pritiska. Kao dobavljač solenoidnih ventila visokog pritiska, razumijemo važnost osiguravanja da naši proizvodi mogu pravilno funkcionirati u različitim elektromagnetskim okruženjima bez izazivanja smetnji na drugim uređajima ili na njih utjecati vanjska elektromagnetska polja. U ovom ćemo blogu istražiti kako osigurati elektromagnetsku kompatibilnost s magnetskim ventilima visokog pritiska.
Razumijevanje elektromagnetske kompatibilnosti
Elektromagnetska kompatibilnost odnosi se na sposobnost električnog ili elektroničkog uređaja da na zadovoljavajući način funkcionira u svom elektromagnetskom okruženju bez uvođenja nepodnošljivih elektromagnetskih poremećaja u druge uređaje u tom okruženju. Za solenoidne ventile visokog tlaka, EMC uključuje dva glavna aspekta: Elektromagnetska interferencija (EMI) emisija i elektromagnetska osjetljivost (EMS).
EMI emisija je stvaranje elektromagnetskog buke solenoidnim ventilom tijekom njegovog rada. Ova buka može zračiti u okolno okruženje ili se provesti kroz dalekovode i signalne kabele, što potencijalno utječe na performanse drugih obližnjih elektroničkih uređaja. EMS je, s druge strane, osjetljivost solenoidnog ventila na vanjska elektromagnetska polja. Ova vanjska polja mogu doći iz različitih izvora, kao što su radiofrekvencijski (RF) odašiljači, fluktuacije dalekovoda i elektrostatičke ispuštanja. Ako solenoidni ventil nije dovoljno imun na ta vanjska polja, njegov rad može biti poremećen.
Razmatranja dizajna za EMC
1. Izbor komponenti
Izbor komponenti igra presudnu ulogu u osiguravanju EMC-a solenoidnih ventila visokog tlaka. Na primjer, solenoidna zavojnica jedan je od glavnih izvora EMI u solenoidnom ventilu. Prilikom odabira solenoidne zavojnice trebali bismo odabrati materijale visoke kvalitete s malim otporom i niskom induktivnošću kako bismo smanjili stvaranje elektromagnetske buke. Uz to, uporaba zaštićenih zavojnica može pomoći u sadržaju magnetskog polja koje generira zavojnica i spriječiti ga da zrači u okolno okruženje.
Za elektronički upravljački krug solenoidnog ventila trebali bismo odabrati komponente s dobrim EMC performansama. Integrirani krugovi (IC) s ugrađenim - u EMC zaštitnim značajkama, kao što su zaštita elektrostatičkog pražnjenja (ESD) i RF filtriranje, mogu značajno poboljšati EMS solenoidnog ventila.
2. Dizajn kruga
Pravilan dizajn kruga ključan je za minimiziranje emisije EMI i poboljšanje EMS -a. Jedna od ključnih tehnika je upotreba filtriranja. Ulazni i izlazni filtri mogu se dodati u napajanje i signalne linije solenoidnog ventila za suzbijanje buke visoke frekvencije. Na primjer, jednostavan RC (otpornik - kondenzator) može se koristiti za smanjenje napona pucanja na napajačkoj liniji, dok se feritna perlica može koristiti za suzbijanje struje visoke frekvencije na signalnim linijama.
Drugi važan aspekt dizajna kruga je uzemljenje. Pravilna shema uzemljenja može pomoći u sprječavanju izgradnje elektrostatičkih naboja i osiguravanja niske impedancije za protok elektromagnetskih struja. Solenoidni ventil trebao bi imati namjenski priključak na zemlju, a svi metalni dijelovi ventila trebali bi biti električno spojeni na zemlju kako bi se smanjio rizik od elektrostatičkog pražnjenja.
3. Mehanički dizajn
Mehanički dizajn solenoidnog ventila visokog tlaka također utječe na njegove EMC performanse. Prilog solenoidnog ventila treba biti izrađen od vodljivog materijala, poput metala, kako bi se osiguralo elektromagnetsko oklop. Dobro dizajniran kućište može spriječiti elektromagnetsko zračenje iz solenoidne zavojnice i elektroničkog kruga iz bijega u okolni okruženje.
Pored toga, treba pažljivo razmotriti fizički izgled komponenti unutar ventila. Solenoidna zavojnica i elektronički krug trebaju biti odvojeni što je više moguće kako bi se smanjila spajanje između njih. Signalni kabeli trebaju biti odbačeni iz kabela napajanja kako bi se smanjila smetnja između njih dvojice.
Ispitivanje i certificiranje
1. EMC testiranje
Nakon što je dizajniran i proizveden ventil visokog pritiska, potrebno je provesti EMC testiranje kako bi se osiguralo da ispunjava odgovarajuće standarde. EMC testiranje obično uključuje dvije vrste testova: testovi emisije i testovi imuniteta.
Ispitivanja emisije mjere količinu elektromagnetske buke generirane solenoidnim ventilom. Ovi se testovi obično izvode u anehoičnoj komori, koja je posebno dizajnirana soba koja apsorbira elektromagnetske valove za uklanjanje vanjskih smetnji. Solenoidni ventil postavlja se u anehoičnu komoru, a njegove elektromagnetske emisije mjere se pomoću specijalizirane opreme, poput analizatora spektra i antena.
S druge strane, testovi imuniteta mjere sposobnost solenoidnog ventila da izdrži vanjska elektromagnetska polja. Ovi testovi uključuju testove za RF zračenje, elektrostatičko pražnjenje i električne brze prolazne prolaze. Solenoidni ventil izložen je različitim razinama vanjskih elektromagnetskih polja, a njegovi se performanse prate kako bi se osiguralo da i dalje funkcionira pravilno.
2. Certifikacija
Nakon prolaska EMC ispitivanja, magnetni ventil visokog tlaka može dobiti relevantne EMC certifikate. U Europi je najčešća EMC certifikacija CE oznaka, što ukazuje na to da je proizvod u skladu s EMC direktivom Europske unije. U Sjedinjenim Državama potrebna je certifikacija Federalne komisije za komunikacije (FCC) za proizvode koji emitiraju elektromagnetsko zračenje. Ovi certifikati ne samo pokazuju EMC performanse solenoidnog ventila, već također pomažu u osiguravanju njegove prodaje.
Naš portfelj proizvoda
Kao dobavljač solenoidnog ventila s visokim tlakom, nudimo širok spektar proizvoda s izvrsnim EMC performansama. Naše2/2 puta visokog pritiska izravno djelovanje solenoidnog ventiladizajniran je za aplikacije koje zahtijevaju brzi odgovor i visoku preciznost. Sadrži kompaktni dizajn i napredne mjere zaštite EMC -a kako bi se osigurao pouzdan rad u različitim elektromagnetskim okruženjima.

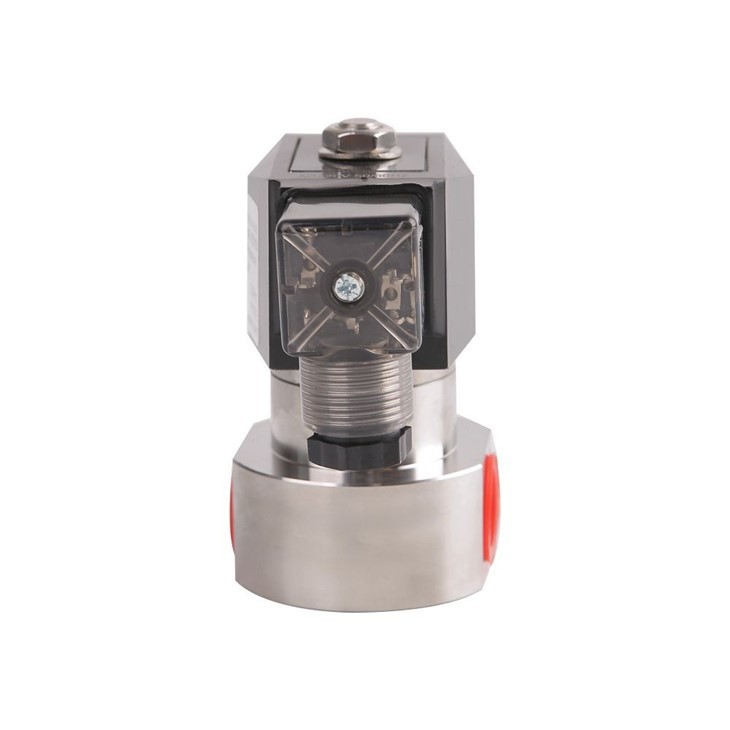

Naše2/2 načina visokog pritiska pilot upravljanog ventilaprikladno je za primjene visokog pritiska. Koristi mehanizam za pilot koji upravlja za postizanje visokih brzina protoka i malu potrošnju energije. Ventil je također opremljen visokim kvalitetnim komponentama i naprednim dizajnom kruga kako bi se osiguralo izvrsne EMC performanse.
Zaključak
Osiguravanje elektromagnetske kompatibilnosti solenoidnih ventila visokog tlaka je složen, ali bitan zadatak. Pažljivim razmatranjem odabira komponenti, dizajnom kruga, mehaničkim dizajnom i provođenjem pravilnog EMC testiranja i certifikacije, možemo proizvesti ventile s visokom kvalitetom solenoida koji mogu pouzdano funkcionirati u različitim elektromagnetskim okruženjima.
Ako ste zainteresirani za naše ventile s visokim pritiskom ili imate bilo kakvih pitanja o EMC -u, slobodno nas kontaktirajte za daljnje rasprave i pregovore o nabavi. Zalažemo se za pružanje najboljih proizvoda i usluga kako bismo zadovoljili vaše specifične potrebe.
Reference
- "Elektromagnetska inženjering kompatibilnosti" Henryja W. Ott.
- Međunarodna elektrotehnička komisija (IEC) standardi koji se odnose na EMC za električnu i elektroničku opremu.
- Europska unija direktiva i relevantni propisi.
